Raquete e Anel Espaçador

Características

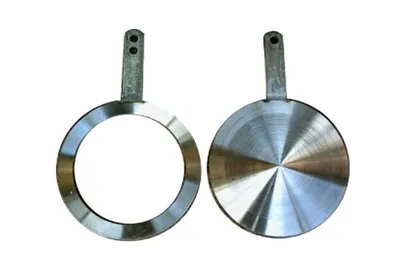

A Raquete e o Anel Espaçador são componentes utilizados em sistemas de tração, especialmente em instalações industriais que exigem manutenção, inspeções ou controle de fluxo. Ambos são essenciais para a gestão de fluidos em tubulações, mas possuem funções distintas e são utilizados conforme as necessidades operacionais de cada processo.

A Raquete, também conhecida como "Spade" ou "Blind", é amplamente utilizada para bloquear completamente o fluxo em uma linha de entrada, interrompendo o transporte de fluidos de forma segura e temporária. Já o Anel Espaçador, conhecido como "Spacer", é utilizado para permitir a passagem total do fluxo, substituindo a raquete quando é necessário restabelecer o fluxo sem remover os flanges da linha. A combinação desses dois dispositivos eficientes facilita as operações de manutenção, pois a troca entre eles é feita de forma rápida, garantindo a segurança dos operadores e a integridade do sistema de transmissão. Esses dois componentes são essenciais para garantir a segurança e a qualidade nos processos industriais, permitindo que intervenções técnicas sejam realizadas de forma prática e segura.

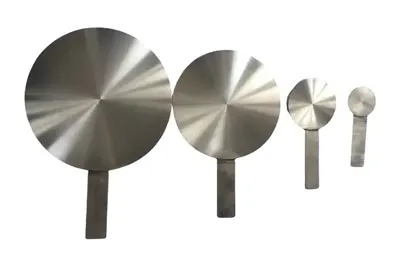

Raquete

Dispositivo resistente e aplicado em sistemas de tubulação para interromper completamente o fluxo de um fluido em uma linha. Seu design lembra uma raquete, com uma extremidade sólida que bloqueia a passagem do fluido, e uma extensão que facilita sua inserção e retirada entre flanges de passagem. Pode ser fabricada em materiais, como: aço carbono, aço inoxidável e ligas de alta resistência, dependendo das condições de pressão e temperatura do processo.

Este componente é amplamente utilizado durante manutenções e inspeções em tubulações, onde a interrupção temporária do fluxo é necessária para criar um ambiente seguro para os operadores. Esse equipamento é muito confiável, ideal para impedir vazamentos e permitir que a manutenção seja realizada com segurança. Sua instalação e remoção são rápidas, tornando-a uma opção prática para sistemas que necessitam de controle periódico do fluxo.

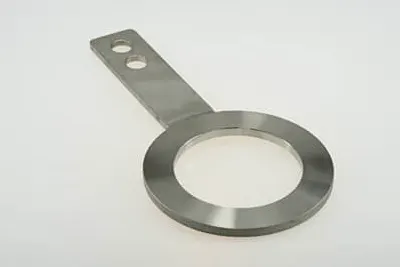

Anel Espaçador

Utilizado em tubulações para permitir a passagem total de fluidos em uma linha. Esse dispositivo possui um formato circular, sem obstruções, e é inserido entre flanges, garantindo que o fluxo do fluido seja contínuo e sem restrições. O espaçador é utilizado como complemento à raquete, sendo instalado quando é necessário restabelecer o fluxo após a conclusão de uma manutenção ou inspeção.

Produzido com materiais, como: aço inoxidável, aço carbono e ligas especiais, o anel é escolhido de acordo com a exigência de pressão e temperatura da linha. Sua função é essencial para evitar a necessidade de desmontar flanges e componentes, tornando o processo de reinício do fluxo mais rápido e eficiente. Além disso, o uso desse dispositivo em conjunto com a raquete proporciona flexibilidade operacional em sistemas industriais, otimizando o tempo e os recursos necessários para disciplinas técnicas.

Aplicações

Entre os principais segmentos que fazem uso dessa peça estão:

Indústria Petroquímica: Utilizadas para controlar o fluxo de produtos químicos em linhas de alta pressão, garantindo segurança durante manutenções e inspeções.

Indústria de Gás Natural: Aplicadas em sistemas de distribuição de gás para isolar partículas de atração e permitir intervenções seguras e controladas.

Refinarias de Petróleo: São muito utilizadas em linhas de transporte de petróleo e derivados, possibilitando a interrupção do fluxo em operações de manutenção programadas.

Usinas Termoelétricas: Empregadas em sistemas de vapor e outras linhas de transporte de fluido, permitindo isolamento seguro durante paradas de manutenção.

Indústria Química: Utilizadas para bloquear ou restabelecer o fluxo de substâncias químicas em processos que exigem controle rigoroso de segurança.

Tratamento de Água e Efluentes: Aplicadas em estações de tratamento para interrupção ou liberação de fluxo em sistemas de bombeamento, facilitando a manutenção de equipamentos.
